IDE 1101 audio decoder with amplifier

Technické vlastnosti systému Dexon IP Audio:

Technologie Dexon IP Audio je moderní formou digitálního ozvučování, kdy audio je přenášeno ve formě dat a jako zdroj signálu je využíván balík aplikací. Vývoj probíhal (a probíhá) s ohledem na dlouholetou praxi s IP ozvučením. Technologie postavena na serverově orientovaném systému, tak aby mohla fun-govat v LAN i v internetu (WAN).

Veškeré produkty, které jsou k této technologii připojeny, nazýváme IP zařízení. Mohou to být IP zesilovače, IP rozhlasové ústředny, IP mikrofony, interkomy, IP reproduktory a další podpůrné přístroje, např. pro automatizaci a kódování analogového audia.

Co se týče funkčnosti, můžete vysílat hlášení, hlásit i pouze z napsaného textu, bez nutnosti nahrávat hlášení předem, vysílat hudbu z playlistů, internetová rádia a to vše samozřejmě i plánovat. Hlásit můžete i z mobilního telefonu. Také lze zachytávat běžný zvuk z počítače (jeho zvukové karty), to např. přehráváte-li Spotify nebo Youtube v prohlížeči. Samozřejmě nechybí správa uživatelů a jejich rolí. A další funkčnosti stále přibývají.

Hlavní výhody systému:

• Nejmodernější koncepce ozvučování budov i exteriérů po datech
• Každá zóna má „svůj signál“. V každé zóně tak může hrát něco jiného.
• Ozvučení lokálně i po celém světě, až 100 zón
• Nepotřebujete žádné velké rozvaděče
• Nepotřebujete žádné dlouhé napájecí ani reproduktorové ka­bely
• Levnější kabeláž
• Žádné ztráty kvality ani výkonu. Audio „jede“ po datech.
• Menší nároky na el. energii
• Rychlejší instalace s využitím stávající UTP kabeláže, WiFi a internetu
• Nešroubujete, nejezdíte, ale klikáte vzdáleně v grafickém rozhraní aplikace.

Pro koho je systém Dexon IP Audio vhodný?

• Systém je velice variabilní a tudíž se dá „postavit“ jak v základní konfiguraci levně jen s jedinou zónou, tak i v rozlehlé konfiguraci s mnoha zónami a pobočkami jinde ve světě.
• A tak oslovujeme instalace typu školy, malé firmy i firmy s více pobočkami, prodejny, nákupní centra i sítě prodejen, restaurace, hotely i penziony, nemocnice, veřejné instituce a statní správu, kancelářské budovy i skladové či výrobní haly, zábavní parky, zoo, vlaková a autobusová nádraží i letiště

Typická řešení se systémem IP Audio:

Výuka, škola

• Zvonění ve škole. V počítači je nastaven plán zvonění a zvolen mp3 soubor jakožto zvonění. Systém funguje bezobslužně. Plán můžeme kdykoli poupravit a může být i několik plánů. Nepotřebujete se již starat o další systém na zvonění. Tady je vše v jednom.
• Učitelka angličtiny přehrává studentům poslechová cvičení. Ve svém telefonu má aplikaci IP Audio Talkplay, zvolí svou učebnu a následně už jen soubor k přehrání.
• Hlášení rychle z mobilu, tabletu, z počítače (PC), z notebooku a to dokonce odkudkoli ze světa. Po-třebuje-li ředitel sdělit něco naléhavého, udělá to klidně i z dovolené v Chorvatsku.
• Zapojíte studenty do dění ve škole – školní rozhlas mohou použít o velkých přestávkách jako vlastní projekt formou školního rádia
• Emergenční tlačítko – žádné pomalé a drahé rozesílání SMS, či emailů. V případě nebezpečí školník stiskne tlačítko a emergenční hlášení je hned slyšet. Hlášení je vnuceno všem. Nikdo nic nemusí číst.
• Rychlé a snadné začlenění do evakuačních rozhlasů (Nouzových zvukových systémů) podle ČSN EN 50849, ČSN EN 54–4, 54–16

Firma, výroba, kanceláře

• Firemní podkresová hudba. V plánovači jsou nastaveny plány internetových rádii pro jednotlivé směny a pro jednotlivá oddělení.
• Ve fabrice dělníci chtějí poslouchat své staré analogové rádio. Výstup z rádia zavedeme do enkodéru IDE 1110 a tím se audio starého rádia dostane po datech i do zbylých dílen.
• Ředitel potřebuje provést hlášení do všech firemních poboček, i v jiných městech. V jeho kanceláři má stolní IP mikrofon PA 705 (PA 701). Pouze zvolí pobočky a provede hlášení. To se na pobočky přenese přes internet.
• Zaměstnanci chtějí přehrávat Spotify v celé firmě. Stream zachytíme na zvukové kartě nebo enkodérem IDE 1110 a vyšleme do firemního IP rozhlasu.
• V pivovaru unikl čpavek. Je nutné vyhlásit varovná hlášení. Výstupy z dohledu technologie zavedeme do jednotky logických vstupů ILT 1320, která v případě aktivace, sama odbaví varovná hlášení.

Obec

• Starosta potřebuje operativně hlásit do svěřených obcí, i z domova. Má nainstalovanou aplikaci v telefonu. Zvolí pouze obce a rovnou telefonem hlásí. Může přehrát uložené hlášení.
• V případně povodních je potřeba automatického varovného hlášení. Výstupy z čidel výšky hladiny zavedeme do jednotky logických vstupů ILT 1320, která v případě aktivace, sama odbaví varovná hlášení.
• Obecní rozhlas vysílá relaci každý den odpoledne. Hlášení připravuje pracovnice obecního úřadu v klidu dopoledne. Hlášení se odpoledne odbaví automaticky díky plánovači. A pokud se pracovnice stydí, stačí, když hlášení jen napíše v podobě textu, nic nemusí předem nahrávat.

Zábava, kultura

• V zábavním parku je potřeba podkresová hudba vč. reklam. Tu naprogramujeme jako playlisty nebo internetová rádia, nebo jako hudební stream na míru (služba). Reklamy řešíme jako další plány. Hlášení se provádí mikrofonem nebo aplikací ve smartphonu.
• V divadle chceme vybudovat systém na vnitřní komunikaci a k tomu se hodí mikrofony PA 701 a PA 705, které budou fungovat jako interkomy. Plánovaná hlášení a zvonění systém odbavuje automaticky a na základě povelů z režie. Také je možno zachytávat veškerý zvuk z jeviště a ten přenášet digitálně do šaten pro informování herců.

Prodejny

• V obchodním centru je to podobné. Hudbu na pozadí programujeme jako internetová rádia, nebo jako hudební stream na míru (služba). Reklamy řešíme jako další plány. Hlášení se provádí mikrofonem nebo aplikací ve smartphonu. Je možné zachytávat hudbu z pokladního systému prodejny.
• Síť prodejen přehrává hudbu podle dispozic centrály. Centrála v plánech stanovuje, jaká hudba se kde a kdy bude přehrávat. Na prodejnách jsou jen bezobslužné IP zesilovače. Streamy se distribuují přes internet.

Hotely, restaurace, wellness

• Hotel potřebuje hudbu na pozadí a na noc ji vypínat. Navíc jinou hudbu pro wellness a jinou hudbu pro restauraci. Jsou definovány plány přehrávání s internetovými rádii a jejich destinacemi.

Bezpečnost

• Je potřeba zabezpečit nějaký prostor. Kamerový systém dává info o detekovaném pohybu a jednotka logických vstupů ILT 1320 iniciuje přehrávání varovného hlášení na vzdáleném místě.

Jak se systém instaluje?

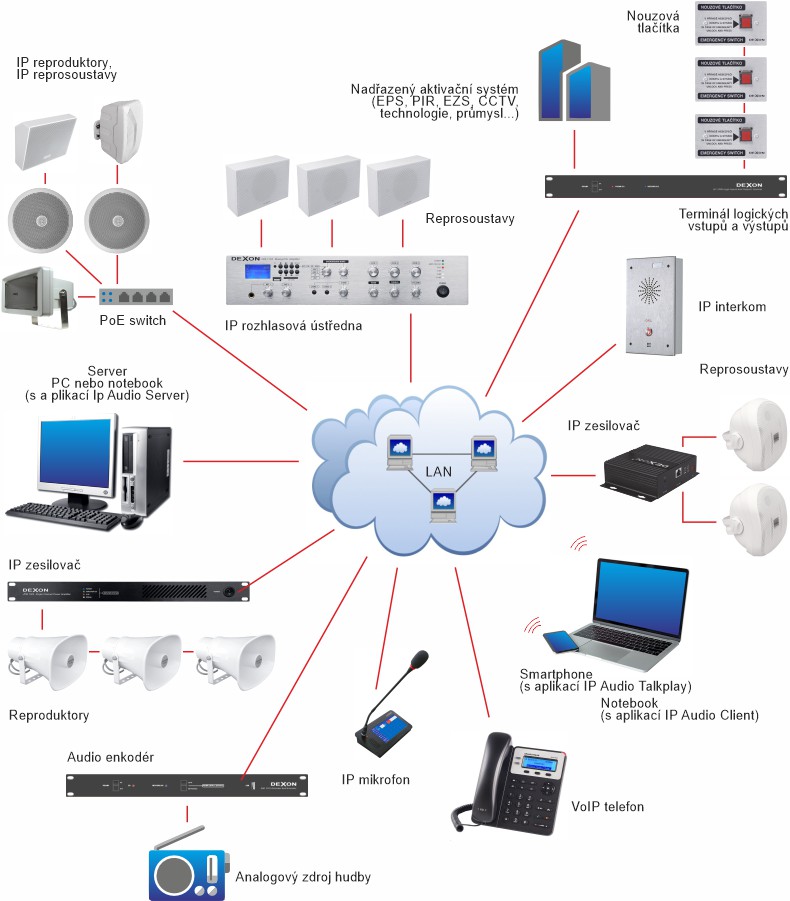

• Jenom do vaší počítačové sítě (nebo kdekoli na světě) připojíte IP zařízení (zesilovače, reproduktory, ústředny, mikrofony, interkomy, atp.) Bez námahy, bez složitého napájení a kabeláže. Pak nainstalujete software do centrálního počítače – serveru a obslužné aplikace. A je hotovo.
• Jako kabeláž vyžijeme stávající strukturovanou UTP, popř. WiFi

Jak to funguje?

• Koncová zařízení, tedy např. IP zesilovače, přijímají data z počítačové sítě a převádí je rovnou na výkonový signál, který dodávají reproduktorům. U některých IP zařízení to je i opačně: Audio signál poslouchají a data z nich opačným směrem tvoří. A může to být i video.
• Mozkem systému je Dexon IP Audio Server – propracovaná řídící administrátorská stále běžící aplikace.
• Systém stále „hraje“ i když uživatelské aplikace jsou vypnuté

Jaká zařízení lze připojit?

• rozhlasové ústředny JPA xxxxIP – pro lokální přehrávání i výkonový audio signál
• zesilovače JPM xxxxIP – pro výkonový audio signál
• mikrofony PA 7×xx – pro hlášení a volání
• reproduktory RP 122IP, RP 110IP, SC 50IP, SP 512IP, ARS 321IP, CSP 220IP – jsou aktivní, mají na sobě zesilovač a napájení berou přímo z LAN formou PoE
• interkomy – jako dorozumívací zařízení
• jednotky logických vstupů a výstupů ILT 1320 – pro automatizace
• jednotky enkodéru a dekodéru IDE 1101, IDE 1110 – pro lokální poslech i generování analogového audia

Funkce a parametry systému:

• serverově orientované řešení
• funguje v LAN i v internetu (WAN topologie – IP zařízení mohou ležet v jiné síti)
• podpora až 1000 IP zařízení (zesilovače, rozhlasové ústředny, mikrofony, interkomy…)
• každé IP zařízení má vlastní signál (metoda „různé signály do různých zón“) se svou hlasitostí i parametry
• sdružování IP zařízení do skupin a zón
• on-line přehrávání Mp3 playlistů
• on-line přehrávání internetových rádií
• komfortní serverový i klientský plánovač s přehráváním Mp3 playlistů i internetových rádií, pro automatické znělky, hlášení i hudbu
• funkce Text To Speech – hlášení podle napsaného textu, hlášení není nutné předem nahrávat
• manuální on-line hlášení pomocí počítače, mobilního telefonu, tabletu, nebo mikrofonu
• podpora náhodného i smyčkového přehrávání
• systém priorit pro úlohy plánovačů i uživatele
• automatizace s logickými vstupy a výstupy
• zachytávání zvukové karty vč. jejich hw. vstupů, s automatickým nahráváním
• centralizovaná správa multimediálního obsahu
• podpora IP interkomů i s videomoni­toringem
• podpora IP mikrofonů
• správa uživatelů, jejich rolí, priorit a jejich povolených IP zařízení
• lokální administrace, vzdálený dohled
• vzdálený upgrade firmware v IP zařízeních
• podpora vzdáleného i manuálního resetu IP zařízení
• podpora protokolů TCP/IP, UDP, IGMP
• komprese MPEG-1 Audio Layer III (Mp3), kvalita datového toku 64 až 192 kb/s, stereo
• automatické nastavení datového toku podle zdroje signálu
• streamování Unicast (v LAN i WAN), u některých zařízení také Multicast (jen v LAN)
• pevný buffering v koncových zařízeních pro překlenutí výpadků datové sítě a internetu
• připojení na LAN, 1× RJ 45 10/100Base -TX Ethernet, doporučujeme UTP kategorie Cat-5d a vyšší
• funguje v režimu DHCP klient (automatické přidělení IP adresy) nebo v režimu statické IP adresy
• vybraná IP zařízení lze napájet přes PoE dle standardu 802.3af

Srovnání klasické rozhlasové ústředny a systému IP Audio:

Jaký je rozdíl mezi klasickým řešením, technologií Dexon IP Audio a Dexon Smart Audio?

• Klasické řešení jsou ústředny, zesilovače, mikrofony, dráty a výkon z jednoho místa. Následující technologie mají výkon decentralizovaný.
• Dexon IP Audio je serverové robustní řešení. Server sice musí stále běžet, jednou ale vše nastavíte, pak je již systém zcela automatický a hlavně bezobslužný. Předpokládá se dlouhodobý provoz.
• Dexon Smart Audio je řešení pro ryze lokální instalace. Hrajeme si, nastavujeme streamy v aplikacích na smartphonech a tabletech. Nic není zálohováno, neřešíme uživatele, není zde automatizace. Vše je právě na uživateli. Ale je to uživatelsky přívětivější.

Software k dispozici:

• Takový komfort a pohodlí byste u klasického řešení těžko hledali. Vymysleli jsme několik aplikací tak, aby uživatel toho moc „nepokazil“, každý má tu „svou“ s danými právy.
• IP Audio Server – stále běžící mozek systému s administrací pro správce. Leží na serveru. Zde se vše nastavuje, dohlíží, vysílá a plánuje.
• IP Audio Client – klientská aplikace pro běžného uživatele laika. Leží kdekoli (i několikrát). Zde se dohlíží a případně hlásí. Můžeme zachytit běžnou hudbu počítače.
• IP Audio Config – aplikace pro prvotní instalaci a nastavení IP zařízení pro instalátora. Zde se dohledávají a nastavují IP zařízení.
• IP Audio Talkplay – mobilní aplikace pro systém Android

Cena software:

• Balík aplikací je zdarma, použijete-li max. 10 IP zařízení
• Pro 11 a více IP zařízení je potřeba zakoupit licenci. Cenu vám upřesníme podle velikosti instalace.

Technické vlastnosti samotného dekodéru:

IDE 1101 je přístrojem technologie Dexon IP Audio, který v sobě sdružuje funkce audio dekodéru a navázaného výkonového zesilovače. Zesilovač je zde jakýmsi bonusem. Základní užití dekodéru je pro buzení analogových zesilovačů a ústředen třetích stran.

Dekodér je podobný jiným „hrajícím“ IP zařízením, jakou jsou ústředny či zesilovače. Přístroj ze streamovaných dat vytváří analogové audio – stereofonní linkový signál. To není vše, je zde také vyveden dvojitý monofonní výkonový výstup, čímž získáváme základní zesilovač, jehož výkon je určen typem zvoleného napájení. To můžeme poskytnout jako PoE po datovém UTP kabelu, nebo, za účelem zvýšení výkonu, připojeným napájecím adaptérem.

Audio dekodér IDE 1101 může ležet v téže síti LAN, jako server, ale také může být v jiné síti, tedy pro spojení se serverem využijeme internetu (WAN). Toto je velice výhodné pro průmysl, nebo sítě firemních poboček. Prakticky to znamená, že dekódování audia může probíhat na jiném fyzickém místě, než kde dochází k přehrávání nebo hlášení.

Zařízení najde užití především v průmyslu, ve školách, v systémech rozhlasů, v zábavním průmyslu a jiných řešení, bez limitu na síťové umístění přístroje.

• dekodér – ze streamovaných dat vytváří analogové audio, např. pro buzení externího zesilovače
• plně kompatibilní se systémem Dexon IP Audio
• vestavěný zesilovač 2× mono 7 W (napájení přes PoE) / 2× mono 20 W (napájení adaptérem)
• zatěžovací impedance pro reproduktorový výstup 4 – 16 Ω
• zesilovač ve třídě D s účinnosti 85 %
• kompletně digitální koncepce
• stereo audio výstup konektory RCA (Cinch) s úrovní 300 mV
• kompletní funkcionalita technologie IP Audio – mp3 playlisty, internetová rádia, časový plánovač, zachytávání zvukové karty, automatizace, centralizovaná správa médií i uživatelů, vzdálená i lokální správa, serverově orientované řešení streamování v LAN i WAN síti
• chování dekodéru se konfiguruje prostřednictvím aplikace IP Audio Server
• možnost aktualizace firmware prostřednictvím aplikace IP Audio Config nebo IP Audio Server
• zařízení lze provozovat v LAN i v jiné síti (přes WAN)
• možnost použití více těchto dekodéru v jedné sítí nebo v různých sítích současně
• připojení na LAN, 1× RJ 45 10/100Base -TX Ethernet, doporučujeme UTP kategorie Cat-5d a vyšší
• funguje v režimu DHCP klient (automatické přidělení IP adresy) nebo v režimu statické IP adresy
• podpora protokolů TCP/IP, UDP, ARP, ICMP, IGMP
• frekvenční rozsah 20 – 20 000 Hz
• odstup S/N > 90 dB
• latence (zpoždění signálu) 30 ms
• poslech datového toku 8 – 320 kb/s adaptivně
• indikace napájení a připojení k serveru
• vestavěný limiter proti nadměrnému zkreslení na reproduktorovém výstupu
• automatické změření a přizpůsobení se zatěžovací impedanci na reproduktorovém výstupu
• výstupní ochrany proti zkratu, přehřátí, nadměrnému zatížení na reproduktorovém výstupu
• pasivní bezhlučné chlazení
• funkce standby – není-li audio signál, dekodér automaticky sníží příkon na méně než 1 W
• stereofonní výstup na reproduktory šroubovacími svorkami Phoenix
• zesilovač neobsahuje žádné ovládací prvky, vše se nastavuje softwarově
• napájení PoE dle standardu 802.3af, nebo adaptérem DC 9 – 18 V (není součástí balení)
• pracovní teplota – 10 – + 50 °C
• konzoly pro uchycení na stěnu, na nábytek nebo do příčky či podhledového stropu
• nízké nároky na prostor, zesilovač je určen pro trvalou montáž
• tělo z duralového odlitku se žebrováním
• černá barva (imitace Titanu)
• rozměry 148 × 42 × 114 mm
• hmotnost 0,35 kg
