JPA 1185IP amplifier IP central with intelligent management

Technické vlastnosti systému Dexon IP Audio:

Technologie Dexon IP Audio je moderní formou digitálního ozvučování, kdy audio je přenášeno ve formě dat a jako zdroj signálu je využíván balík aplikací. Vývoj probíhal (a probíhá) s ohledem na dlouholetou praxi s IP ozvučením. Technologie postavena na serverově orientovaném systému, tak aby mohla fun-govat v LAN i v internetu (WAN).

Veškeré produkty, které jsou k této technologii připojeny, nazýváme IP zařízení. Mohou to být IP zesilovače, IP rozhlasové ústředny, IP mikrofony, interkomy, IP reproduktory a další podpůrné přístroje, např. pro automatizaci a kódování analogového audia.

Co se týče funkčnosti, můžete vysílat hlášení, hlásit i pouze z napsaného textu, bez nutnosti nahrávat hlášení předem, vysílat hudbu z playlistů, internetová rádia a to vše samozřejmě i plánovat. Hlásit můžete i z mobilního telefonu. Také lze zachytávat běžný zvuk z počítače (jeho zvukové karty), to např. přehráváte-li Spotify nebo Youtube v prohlížeči. Samozřejmě nechybí správa uživatelů a jejich rolí. A další funkčnosti stále přibývají.

Hlavní výhody systému:

• Nejmodernější koncepce ozvučování budov i exteriérů po datech
• Každá zóna má „svůj signál“. V každé zóně tak může hrát něco jiného.
• Ozvučení lokálně i po celém světě, až 100 zón
• Nepotřebujete žádné velké rozvaděče
• Nepotřebujete žádné dlouhé napájecí ani reproduktorové ka­bely
• Levnější kabeláž
• Žádné ztráty kvality ani výkonu. Audio „jede“ po datech.
• Menší nároky na el. energii
• Rychlejší instalace s využitím stávající UTP kabeláže, WiFi a internetu
• Nešroubujete, nejezdíte, ale klikáte vzdáleně v grafickém rozhraní aplikace.

Pro koho je systém Dexon IP Audio vhodný?

• Systém je velice variabilní a tudíž se dá „postavit“ jak v základní konfiguraci levně jen s jedinou zónou, tak i v rozlehlé konfiguraci s mnoha zónami a pobočkami jinde ve světě.
• A tak oslovujeme instalace typu školy, malé firmy i firmy s více pobočkami, prodejny, nákupní centra i sítě prodejen, restaurace, hotely i penziony, nemocnice, veřejné instituce a statní správu, kancelářské budovy i skladové či výrobní haly, zábavní parky, zoo, vlaková a autobusová nádraží i letiště

Typická řešení se systémem IP Audio:

Výuka, škola

• Zvonění ve škole. V počítači je nastaven plán zvonění a zvolen mp3 soubor jakožto zvonění. Systém funguje bezobslužně. Plán můžeme kdykoli poupravit a může být i několik plánů. Nepotřebujete se již starat o další systém na zvonění. Tady je vše v jednom.
• Učitelka angličtiny přehrává studentům poslechová cvičení. Ve svém telefonu má aplikaci IP Audio Talkplay, zvolí svou učebnu a následně už jen soubor k přehrání.
• Hlášení rychle z mobilu, tabletu, z počítače (PC), z notebooku a to dokonce odkudkoli ze světa. Po-třebuje-li ředitel sdělit něco naléhavého, udělá to klidně i z dovolené v Chorvatsku.
• Zapojíte studenty do dění ve škole – školní rozhlas mohou použít o velkých přestávkách jako vlastní projekt formou školního rádia
• Emergenční tlačítko – žádné pomalé a drahé rozesílání SMS, či emailů. V případě nebezpečí školník stiskne tlačítko a emergenční hlášení je hned slyšet. Hlášení je vnuceno všem. Nikdo nic nemusí číst.
• Rychlé a snadné začlenění do evakuačních rozhlasů (Nouzových zvukových systémů) podle ČSN EN 50849, ČSN EN 54–4, 54–16

Firma, výroba, kanceláře

• Firemní podkresová hudba. V plánovači jsou nastaveny plány internetových rádii pro jednotlivé směny a pro jednotlivá oddělení.
• Ve fabrice dělníci chtějí poslouchat své staré analogové rádio. Výstup z rádia zavedeme do enkodéru IDE 1110 a tím se audio starého rádia dostane po datech i do zbylých dílen.
• Ředitel potřebuje provést hlášení do všech firemních poboček, i v jiných městech. V jeho kanceláři má stolní IP mikrofon PA 705 (PA 701). Pouze zvolí pobočky a provede hlášení. To se na pobočky přenese přes internet.
• Zaměstnanci chtějí přehrávat Spotify v celé firmě. Stream zachytíme na zvukové kartě nebo enkodérem IDE 1110 a vyšleme do firemního IP rozhlasu.
• V pivovaru unikl čpavek. Je nutné vyhlásit varovná hlášení. Výstupy z dohledu technologie zavedeme do jednotky logických vstupů ILT 1320, která v případě aktivace, sama odbaví varovná hlášení.

Obec

• Starosta potřebuje operativně hlásit do svěřených obcí, i z domova. Má nainstalovanou aplikaci v telefonu. Zvolí pouze obce a rovnou telefonem hlásí. Může přehrát uložené hlášení.
• V případně povodních je potřeba automatického varovného hlášení. Výstupy z čidel výšky hladiny zavedeme do jednotky logických vstupů ILT 1320, která v případě aktivace, sama odbaví varovná hlášení.
• Obecní rozhlas vysílá relaci každý den odpoledne. Hlášení připravuje pracovnice obecního úřadu v klidu dopoledne. Hlášení se odpoledne odbaví automaticky díky plánovači. A pokud se pracovnice stydí, stačí, když hlášení jen napíše v podobě textu, nic nemusí předem nahrávat.

Zábava, kultura

• V zábavním parku je potřeba podkresová hudba vč. reklam. Tu naprogramujeme jako playlisty nebo internetová rádia, nebo jako hudební stream na míru (služba). Reklamy řešíme jako další plány. Hlášení se provádí mikrofonem nebo aplikací ve smartphonu.
• V divadle chceme vybudovat systém na vnitřní komunikaci a k tomu se hodí mikrofony PA 701 a PA 705, které budou fungovat jako interkomy. Plánovaná hlášení a zvonění systém odbavuje automaticky a na základě povelů z režie. Také je možno zachytávat veškerý zvuk z jeviště a ten přenášet digitálně do šaten pro informování herců.

Prodejny

• V obchodním centru je to podobné. Hudbu na pozadí programujeme jako internetová rádia, nebo jako hudební stream na míru (služba). Reklamy řešíme jako další plány. Hlášení se provádí mikrofonem nebo aplikací ve smartphonu. Je možné zachytávat hudbu z pokladního systému prodejny.
• Síť prodejen přehrává hudbu podle dispozic centrály. Centrála v plánech stanovuje, jaká hudba se kde a kdy bude přehrávat. Na prodejnách jsou jen bezobslužné IP zesilovače. Streamy se distribuují přes internet.

Hotely, restaurace, wellness

• Hotel potřebuje hudbu na pozadí a na noc ji vypínat. Navíc jinou hudbu pro wellness a jinou hudbu pro restauraci. Jsou definovány plány přehrávání s internetovými rádii a jejich destinacemi.

Bezpečnost

• Je potřeba zabezpečit nějaký prostor. Kamerový systém dává info o detekovaném pohybu a jednotka logických vstupů ILT 1320 iniciuje přehrávání varovného hlášení na vzdáleném místě.

Jak se systém instaluje?

• Jenom do vaší počítačové sítě (nebo kdekoli na světě) připojíte IP zařízení (zesilovače, reproduktory, ústředny, mikrofony, interkomy, atp.) Bez námahy, bez složitého napájení a kabeláže. Pak nainstalujete software do centrálního počítače – serveru a obslužné aplikace. A je hotovo.
• Jako kabeláž vyžijeme stávající strukturovanou UTP, popř. WiFi

Jak to funguje?

• Koncová zařízení, tedy např. IP zesilovače, přijímají data z počítačové sítě a převádí je rovnou na výkonový signál, který dodávají reproduktorům. U některých IP zařízení to je i opačně: Audio signál poslouchají a data z nich opačným směrem tvoří. A může to být i video.
• Mozkem systému je Dexon IP Audio Server – propracovaná řídící administrátorská stále běžící aplikace.
• Systém stále „hraje“ i když uživatelské aplikace jsou vypnuté

Jaká zařízení lze připojit?

• rozhlasové ústředny JPA xxxxIP – pro lokální přehrávání i výkonový audio signál
• zesilovače JPM xxxxIP – pro výkonový audio signál
• mikrofony PA 7×xx – pro hlášení a volání
• reproduktory RP 122IP, RP 110IP, SC 50IP, SP 512IP, ARS 321IP, CSP 220IP – jsou aktivní, mají na sobě zesilovač a napájení berou přímo z LAN formou PoE
• interkomy – jako dorozumívací zařízení
• jednotky logických vstupů a výstupů ILT 1320 – pro automatizace
• jednotky enkodéru a dekodéru IDE 1101, IDE 1110 – pro lokální poslech i generování analogového audia

Funkce a parametry systému:

• serverově orientované řešení
• funguje v LAN i v internetu (WAN topologie – IP zařízení mohou ležet v jiné síti)
• podpora až 1000 IP zařízení (zesilovače, rozhlasové ústředny, mikrofony, interkomy…)
• každé IP zařízení má vlastní signál (metoda „různé signály do různých zón“) se svou hlasitostí i parametry
• sdružování IP zařízení do skupin a zón
• on-line přehrávání Mp3 playlistů
• on-line přehrávání internetových rádií
• komfortní serverový i klientský plánovač s přehráváním Mp3 playlistů i internetových rádií, pro automatické znělky, hlášení i hudbu
• funkce Text To Speech – hlášení podle napsaného textu, hlášení není nutné předem nahrávat
• manuální on-line hlášení pomocí počítače, mobilního telefonu, tabletu, nebo mikrofonu
• podpora náhodného i smyčkového přehrávání
• systém priorit pro úlohy plánovačů i uživatele
• automatizace s logickými vstupy a výstupy
• zachytávání zvukové karty vč. jejich hw. vstupů, s automatickým nahráváním
• centralizovaná správa multimediálního obsahu
• podpora IP interkomů i s videomoni­toringem
• podpora IP mikrofonů
• správa uživatelů, jejich rolí, priorit a jejich povolených IP zařízení
• lokální administrace, vzdálený dohled
• vzdálený upgrade firmware v IP zařízeních
• podpora vzdáleného i manuálního resetu IP zařízení
• podpora protokolů TCP/IP, UDP, IGMP
• komprese MPEG-1 Audio Layer III (Mp3), kvalita datového toku 64 až 192 kb/s, stereo
• automatické nastavení datového toku podle zdroje signálu
• streamování Unicast (v LAN i WAN), u některých zařízení také Multicast (jen v LAN)
• pevný buffering v koncových zařízeních pro překlenutí výpadků datové sítě a internetu
• připojení na LAN, 1× RJ 45 10/100Base -TX Ethernet, doporučujeme UTP kategorie Cat-5d a vyšší
• funguje v režimu DHCP klient (automatické přidělení IP adresy) nebo v režimu statické IP adresy
• vybraná IP zařízení lze napájet přes PoE dle standardu 802.3af

Srovnání klasické rozhlasové ústředny a systému IP Audio:

Jaký je rozdíl mezi klasickým řešením, technologií Dexon IP Audio a Dexon Smart Audio?

• Klasické řešení jsou ústředny, zesilovače, mikrofony, dráty a výkon z jednoho místa. Následující technologie mají výkon decentralizovaný.
• Dexon IP Audio je serverové robustní řešení. Server sice musí stále běžet, jednou ale vše nastavíte, pak je již systém zcela automatický a hlavně bezobslužný. Předpokládá se dlouhodobý provoz.
• Dexon Smart Audio je řešení pro ryze lokální instalace. Hrajeme si, nastavujeme streamy v aplikacích na smartphonech a tabletech. Nic není zálohováno, neřešíme uživatele, není zde automatizace. Vše je právě na uživateli. Ale je to uživatelsky přívětivější.

Software k dispozici:

• Takový komfort a pohodlí byste u klasického řešení těžko hledali. Vymysleli jsme několik aplikací tak, aby uživatel toho moc „nepokazil“, každý má tu „svou“ s danými právy.
• IP Audio Server – stále běžící mozek systému s administrací pro správce. Leží na serveru. Zde se vše nastavuje, dohlíží, vysílá a plánuje.
• IP Audio Client – klientská aplikace pro běžného uživatele laika. Leží kdekoli (i několikrát). Zde se dohlíží a případně hlásí. Můžeme zachytit běžnou hudbu počítače.
• IP Audio Config – aplikace pro prvotní instalaci a nastavení IP zařízení pro instalátora. Zde se dohledávají a nastavují IP zařízení.
• IP Audio Talkplay – mobilní aplikace pro systém Android

Cena software:

• Balík aplikací je zdarma, použijete-li max. 10 IP zařízení
• Pro 11 a více IP zařízení je potřeba zakoupit licenci. Cenu vám upřesníme podle velikosti instalace.

Technické vlastnosti samotné ústředny

„Pětkovou“ řadou modelů JPA 1185IP, JPA 1305IP a JPA 1505IP uvádíme na trh nejenom rozhlasové ústředny komfortní, ale také robustní – testované v přísných podmínkách. Dbáme také na to, aby ústředna pěkně vypadala, proto jsou opatřeny čelním panelem z kartáčovaného hliníku.

Praktické poznatky nás navedly na ergonomičtější koncepci výbavy. Ovládání je nyní takové, že uživatel nejprve pomocí voliče vybírá zdroj hudby, následně nastaví jeho hlasitost a poté přizpůsobí mikrofon. Tímto způsobem jsme minimalizovali počet ovládacích prvků, takže obsluha je srozumitelnější.

Rozhlasové ústředny mohou mít vestavěnou IP kartu a tvoří tak ústřednu v digitálním systému IP ozvučení Dexon IP Audio (verze ústředen JPA xxxxIP). Ta, serverově orientována, umožňuje mp3 playlisty, internetová rádia, časový plánovač, zachytávání zvukové karty, automatizace, centralizovanou správu médií i uživatelů, vzdálenou i lokální správu, provoz v LAN i WAN a mnoho dalšího. Jeden, týž, signál ze systému IP Audio je distribuován na tři výstupy.

Rozhlasové ústředny jsou vybaveny přehrávačem Mp3 souborů z SD paměťové karty nebo USB, FM tunerem, samozřejmě mikrofonními i linkovými vstupy, včetně prioritního, a Bluetooth konektivitou, takže je nyní možné vzdáleně přehrávat podkresovou hudbu z chytrého telefonu nebo tabletu. Musíme rovněž jmenovat zabudovaný audio modul, který slouží k přehrávání gongu a hlášení s možností externího spuštění. Aby variabilita ústředny byla co nejširší, je výstup koncipován jako třízónový. Je tak snadné ozvučit různé prostory s různými hlasitostmi.

Pojetí samotné vnitřní elektroniky je vskutku moderní. Používáme zásadně zesilovač ve třídě D s výstupním transformátorem a řízený spínaný zdroj, to vše s vysokou účinností nad 87 % a nízkým šumem. Rozhlasové ústředny mají vestavěnu IP kartu a tvoří tak tak ústřednu v digitálním systému IP ozvučení Dexon IP Audio (umožňuje mp3 playlisty, internetová rádia, časový plánovač, zachytávání zvukové karty, automatizace, centralizovanou správu médií a uživatelů).

• výkon JPA 1185IP: 180 W, JPA 1305IP: 300 W, JPA 1505IP: 500 W
• výstup na dílčí 3 zóny ve vysokoimpedančním režimu 100 V s nastavením hlasitosti
• výstup na 1 zónu v nízkoimpedančním režimu 4 a 8 Ω a ve vysokoimpedančním režimu 50, 70 a 100 V
• vestavěný zesilovač ve třídě D s účinnosti 87 % a řízené napájení spínacím zdrojem s účinností 92 %

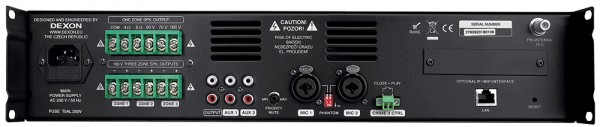

• 1 vstup Mic konektorem Jack 6,3 nesym. na předním panelu a konektorem Jack 6,3 / XLR sym. na zadním panelu, s funkcí priority a s nastavením míry umlčení, s fantomovým napájením, vst. úroveň 5 mV, vst. impedance 1,5 kΩ / sym., 2 kΩ / nesym.
• 1 vstup Mic konektorem Jack 6,3 / XLR sym. se sepnutelným fantomovým napájením, vst. úroveň 5 mV, vst. impedance 1,5 kΩ / sym., 2 kΩ / nesym.
• 2 vstupy Aux stereo konektory RCA Cinch, vst. úroveň 320 mV, vst. impedance 10 kΩ
• 1 stereofonní výstup OUTPUT konektory RCA Cinch, pro nahrávání nebo posílení ext. zesilovačem, úroveň 900 mV, min. zatěž. impedance 100 Ω
• výstup na reproduktory pomocí šroubovacích svorek. Možno připojit jako 3 dílčí nebo jako jednu velkou zónu.
• digitální modul přehrávače Mp3 souborů z USB (Flash paměti) nebo SD / MMC paměťové karty s podporou kapacity až 16 GB
• vestavěný Bluetooth receiver, pro snadné přehrávání z chytrého telefonu nebo tabletu
• spárování s Bluetooth zařízením není chráněno heslem
• podpora zpětného ovládání (např. posun po skladbách) Bluetooth vysílajícího zařízení
• vestavěný FM tuner s rozsahy FM 87,5 – 108 MHz
• 99 paměťových míst FM tuneru
• vestavěný softwarový equalizér pro Bluetooth a USB přehrávání, režimy rock, pop, classic, jazz, bass, cut, normal
• LED display multifunkčního přehrávače
• možnosti opakování přehrávání (vše nebo daná skladba jednou) na dálkovém ovládači
• možnost automatického a ručního nalazení tuneru, ukládání stanic do paměti
• konektor (typu F) pro napojení 75Ω koaxiálního kabelu antény, pro tuner multifunkčního přehrávače. Anténa tedy musí pracovat v pásmu FM 87,5 – 108 MHz.
• vestavěný audio modul pro gongy a hlášení. Z výroby je nastaveno a nahráno: Chime 1 = gong spustitelný tlačítkem na předním panelu, Chime 2 = evakuační hlášení v češtině spustitelné tlačítkem na předním panelu, Chime 3 = evakuační hlášení v češtině spustitelné spínacím kontaktem na zadním panelu. Servisním zásahem je možné všechny tři audio soubory editovat.
• IR dálkové ovládání ústředny
• všechny stereo vstupy a zdroje jsou převáděny do mono formátu přímo ústřednou
• novodobá koncepce intuitivního ovládání ústředny. Rozhlasová ústředna je osazena tzv. voličem hudby a jedním nastavením hlasitosti. Uživatel tak nejdříve zvolí, který zdroj hudby chce poslouchat a poté jeho hlasitost. Není tak zatížen nepřehledným množstvím potenciometrů.
• oddělené nastavení hlasitosti pro vstupy Mic 1 a Mic 2
• indikace úrovně výstupního signálu, zapnutí, limitování signálu a stavu vnitřního zesilovače
• aktivní chlazení ventilátorem
• 2 pásmový frekvenční korektor ± 2,5 dB na 200 Hz a ± 5 dB na 10 kHz
• vestavěný limiter proti přebuzení ústředny
• výstupní ochrany proti zkratu, přehřátí, přebuzení, nadměrnému zatížení
• odstup S/N > 70 dB
• zkreslení THD < 0,1 %
• frekvenční rozsah 80 – 16 000 Hz / +1, –3 dB
• napájení AC 230 V / 50 Hz
• pracovní teplota – 10 – + 40 °C
• rozměry 435×90 (2U) x 405 mm
• hmotnost JPA 1185IP: 8,6 kg, JPA 1305IP: 9,1 kg, JPA 1505IP: 9,6 kg

Výhody oproti konkurenci

• konkurence především rozhlasové IP ústředny vůbec nenabízí
• vlastní vývoj, neustále zapracováváme náměty uživatelů
• kupujete od skutečného profesionálního výrobce, který se s plošným, instalačním ozvučením zabývá více jak 25 let a tak ví, jaká je praxe a nároky
• žádná amatérská konstrukce typu zesilovač s vestavěným autorádiem, ale propracované přístrojové řešení
• přístroj je určen pro dlouhodobé non-stop užívání, tedy ne receiver či hifi věž na nárazový provoz s nízkou výdrží
• provedení s vysokou účinností, ne běžné řešení s účinnosti jen kolem 50 %
• skutečně odměřený výkon dle standardu RMS, žádná přemrštěná hodnota
• slušný komfort ústředny, vč. moderního Bluetooth a možnosti IP a WiFi připojení
• kvalitně provedené vstupy s nízkým šumem
• variabilně provedené vstupy i výstupy
• moderní obvodová koncepce
• srozumitelné ovládání, které zvládne i laik, nepotřebujete zvukaře
• „blbuvzdorné“ provedení, špatné nastavení nezpůsobí poškození ústředny
• koncepce připojení na zónu (zóny), očekává se složitá instalační síť, s kterou si ústředna poradí, ne jenom jeden reproduktor jako u hifi věže
• kompatibilita s dalšími přístroji dexon pro řešení podkresové hudby a s přepážkovými mikrofony přímo určenými pro plošné ozvučení, žádné amatérské řešení
• kvalitně provedené výstupní i napájecí transformátory s obrovskou výdrží
• obvodové vychytávky, které ústřednu dělají ústřednou a ne jen zesilovačem
• jsou splněny všechny normativní požadavky pro označení CE
